Circuit Scribe Maker 创客套件(含教材)

产品简介


相比Circuit Scribe基础套件(含书),新增了光敏电阻、闪光模块、蜂鸣器、RGB LED、环境光传感器。能够玩出更多花样。

对于那些喜欢折腾电子元件的人来说,设计和焊接电路占用了不少时间和精力,现在有一种圆珠笔可以让你在纸上画出电路,把纸张变成电路板,大大节省了焊接电路所用的时间,可谓极客的福音。

 Circuit Scribe是由 Electroninks Incorporated团队设计的一款可以画出电路的圆珠笔,有了它你可以书写导电银墨水,从而把制作电路板的工作变得像是涂鸦那么简单。

随手画出简单的电路,马上就能工作。小孩大人都能乐在其中。

玩家可以用它定制各种电路,既简单方便,又能发挥无限的想象空间。

再复杂的电路也能画出来。配合Arduino控制器,可以制作复杂的互动效果。

该导电墨水具有速干特性,用起来同浦东的圆珠笔一样顺滑。而市面上其他导电墨水则需要缓慢干燥后才能导电。

无需摇晃,无需挤压,不会扩散,没有气味,无需等待,适合各个年龄段的人群。用Circuit Scribe画完电路之后,立马就可以连接电子元件,当电路使用。

本套是Circuit Scribe Maker Kit包含了更多元件,可以丰富你的空余时间,帮助你更加熟悉电路的画法。这款套件可以作为Basic kit的衍生品,增加你对控制器的输入,输出概念。额外的声光模块加上传感器,会使你的生活更加的丰富多彩。你可以用它来创造更加cool的东西。

细致的包装内包含各种功能模块,充当电子元件。通过磁力可以吸附在电路表明,保证良好的导电性。配件内容详见页面的配送清单。



套件中同样包含详尽的教程和图画册(右一)。磁力吸附板用于固定电子元件。(中)交叉电路贴纸,用来在一条电路上交叉叠加另外一条。(左一)

我们另外还售卖其他型号的Circuit Scribe导电墨水套装。你可以在商城中购买导电笔、基础版等。

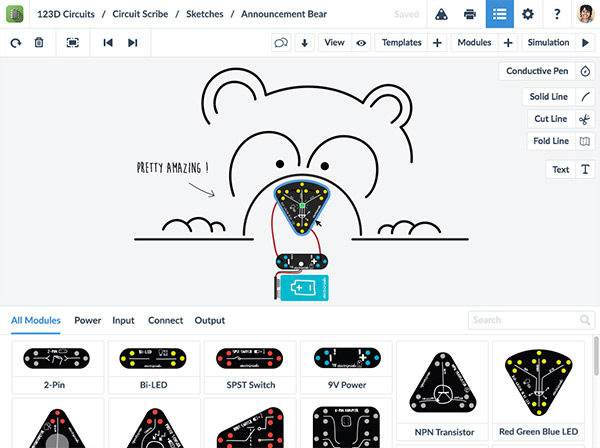

用户可以在网页上模拟用Circuit Scribe搭建的电路,并且分享自己的作品。如果你对某一作品感兴趣,可以直接将电路打印出来。搭配Circuit Scribe搭建有趣的电路。通过该Autodesk提供的模拟网站,玩家可以无门槛的体验这一新型的电路学习方式。

在线网页模拟用Circuit Scribe的电路搭建





打印玩家分享的电路,在上面绘制互动作品





产品特性

  • 墨水阻值: 2-10 Ohms/cm
  • 红光: 2.2V
  • 绿光: 3.5V
  • 线宽: 0.4mm
  • 尺寸: 23.9 * 17 * 6 厘米
  • 重量: 518g



配送清单

  • 9V干电池(配套电池接口)                     x1
  • Bi-LED 模块                              x2
  • SPST 开关模块                             x1
  • NPN 晶体管模块                            x1
  • 2-Pin 电阻/电容/光敏电阻适配模块                x1
  • 光明电阻                                 x1
  • 闪光模块                                 x1
  • 蜂鸣器                                   x1
  • RGB LED                                  x1
  • 环境光传感器                               x1
  • 配套教材                                  x1



相关文档

Circuit官方网站(英文)

http://www.electroninks.com/

CircuitScribe 在线电路模拟软件(英文)

https://123d.circuits.io/circuitscribe/
